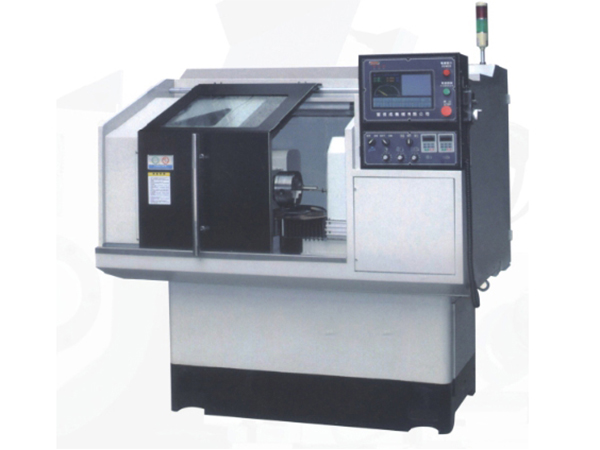

 | CNC內外圓端面研磨復合機 ? 雙砂輪主軸結構 ? 加裝端面研磨頭 ? X、Z軸行程 300/400+100mm ? 最大研磨深度150mm ? FANUC控制器 ? 全密閉式護罩 穩定的機體機構剛性與穩定性 ?NSK線軌&滾珠螺桿 ? ?鑄鐵 ? ?穩重的底蘊 ? 超大穩重的底蘊，內部 ?伺服馬達驅動 ? X.Z軸移動、均采用伺服馬達驅動 最小移動單位0.001mm | ||
 |  |  | |

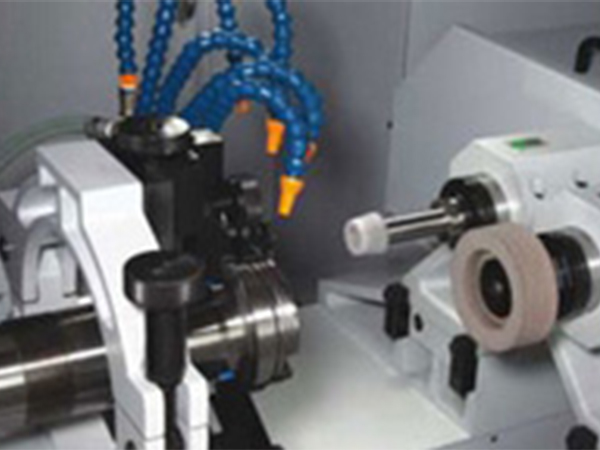

| 單研磨主軸 | 安裝車削模組 | 端面研磨頭 | |

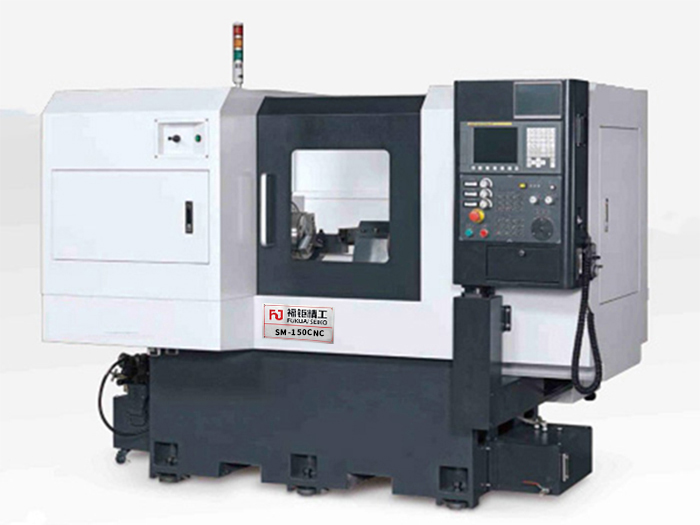

| 項目 | 單位 | SM-2G-150CNC |
加工能力 | 研磨物最大直徑 | mm | 150 |
研磨物最大長度 | mm | 120 | |
研磨物最大重量 | kg | 60 | |
頭架 | 主軸轉速 | rpm | 0-550 |
頭架馬達 | KW | 0.75 | |
砂輪參數 | 砂輪轉速 | RPM | 0-55000 |
內徑主軸中心距 | mm | 150 | |
砂輪主軸馬達 | KW | 0.75 | |
Z軸 | 最快移動速度 | M/min | 10 |
最小移動單位 | mm | 0.001 | |
最大移動行程 | mm | 220 | |
X軸 | 最快移動速度 | M/min | 10 |
最小移動單位 | mm | 0.001 | |
最大移動行程 | mm | 220 | |
馬達功率 | 冷卻水泵 | HP | 1/4 |
X軸進給馬達 | KW | 1.0 | |
Z軸進給馬達 | KW | 1.0 | |
機器 | 凈重 | kg | 2500kg |
毛重 | kg | 2800kg | |
占地面積 | mm | 1600mm*1360mm*1580mm |
1.單軸光學尺
2.油壓卡盤
3.筒夾式工作頭
4.磁鐵過濾機
5.紙袋過濾機
