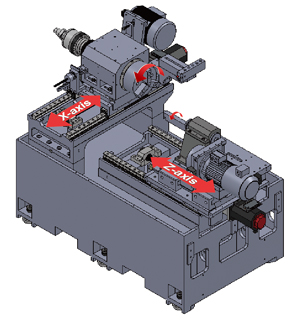

 | 穩重的機體結構極致剛性與穩定性 ? NSK 線軌＆滾珠螺桿。 ? X, Z 軸皆選用高級 NSK 線性滑軌及上銀C1級滾珠螺桿，具高精度、 高剛性特色。 ?高級鑄鐵 ? 結構體採用 FC30 高級鑄鐵製成，經回火及應力消除處理，永保機械 ? 加工精度及穩定性。 ?穩重的底座 ? 超大穩重的底座，內部肋骨配置，依力學原理設計，展現獨特穩定性。 ?伺服馬達驅動 ? X, Z 軸移動，均採用伺服馬達驅動。最小移動單位 0.001mm | |||||||||||||||||
| ||||||||||||||||||

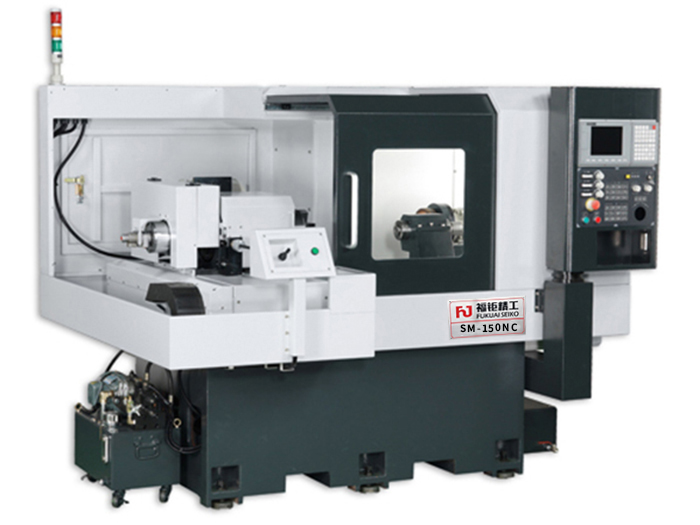

| 項目 | 單位 | SM-1G-150CNC |
加工能力 | 工作臺最大旋徑 | mm | ￠400 |
研磨內徑范圍 | mm | ￠6-150 | |
研磨物最大長度 | mm | 200 | |
研磨物最大深度 | mm | 150 | |
防水蓋旋徑 | mm | 280 | |
研磨物最大重量 | kg | 45 | |
主軸臺 | 主軸轉速 | rpm | 10-1000 |
主軸形式 |
| 定心或同動 | |
旋轉角度 |
| +8° | |
X軸 | 最快移動速度 | M/min | 5 |
最小移動單位 | mm | 0.001 | |
最大移動行程 | mm | 100 | |
Z軸 | 最快移動速度 | M/min | 8 |
最小移動單位 | mm | 0.001 | |
最大移動行程 | mm | 450 | |
馬達功率 | 砂輪主軸馬達 | HP | 2 |
潤滑油泵 | HP | 1/4 4P | |
冷卻水泵 | HP | 1/4 2P | |
X軸進給馬達 | KW | 1.0(三菱) | |
Z軸進給馬達 | KW | 1.0(三菱) | |
機器 | 凈重 | kg | 2500kg |
毛重 | kg | 2800kg | |
占地面積 | mm | 1600mm*1360mm*1580mm |
1. 潤滑系統
2. 冷卻系統
3. 自動修砂這種
4. 地腳
5.工具箱及配件1. 單軸光學尺
2. 油壓卡盤
3. 磁盤式工作頭
4. 磁鐵過濾機
5. 紙袋過濾機
